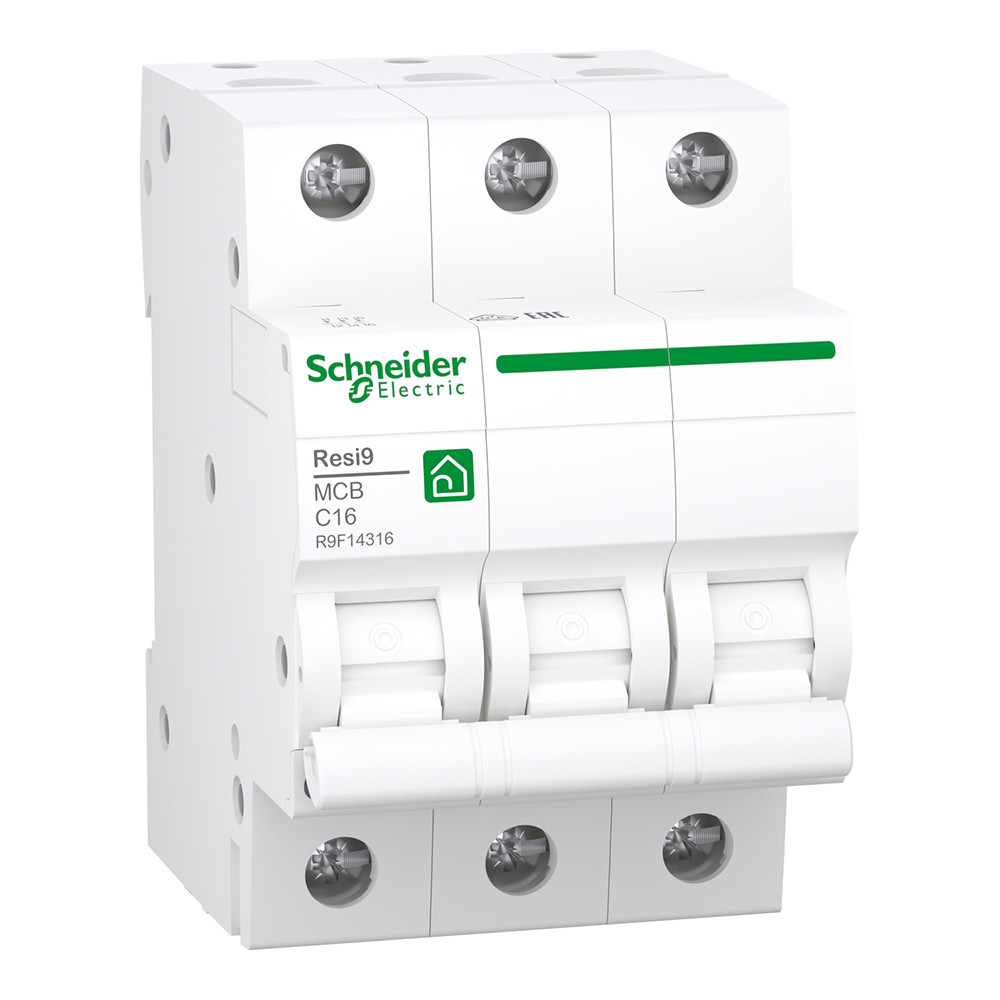

A Schneider 3p_16a_c_400v_ac Resi9 f kisfeszültségű kismegszakítója egyesíti a rövidzárlattal és a túlterhelési árammal szembeni védelem, valamint a vezérlés és a szigetelés funkcióit. Mindezek mellett a kismegszakítóval szemben jogos elvárás, hogy a hálózatra kapcsolt elektromos eszközöket is megvédje. Ez a gyakorlatban úgy valósul meg, hogy a kismegszakító a működtetése közben a névlegesnél nagyobb áram esetén lekapcsol.
Lakossági felhasználásra ajánlott családi-, és társasházakban, a háztartásokban előforduló áramfogyasztóknál, (pl.: mosógép, mosogatógép vagy hűtőszekrény) érdemes alkalmazni ezt a fajta védelmet. A készülék elektromos élettartama akár 4000 ciklus is lehet, mechanikai élettartama pedig elérheti a 10 000 ciklust.
Főbb műszaki jellemzői:
-
3 fázisú, 3 védett pólussal rendelkezik.
-
16 A-es névleges áramerősség és C-kioldási görbe jellemzi.
-
Az Icn névleges rövidzárlati megszakítókapacitása legfeljebb 4500 A 400 V-os váltóáram esetén, az EN/IEC 60898-1 szabványnak megfelelően. Továbbá megfelel az EN/IEC 60898-1 szabványnak.
-
A termék kettős csatlakozású alsó betáplálási rendszerű, amely a villás fésűs gyűjtősíneknek köszönhetően minimalizált huzalozást igényel.
-
Az Ue üzemi feszültség 400 V~. Az Ui névleges szigetelési feszültség 440 V~. Az üzemi frekvencia 50 Hz vagy 60 Hz.
-
A terméket DIN sínre lehet felszerelni.
-
Szélessége 3 modul (6x9 mm-es osztásban).
-
A termék színe fehér (RAL9003).
-
Mérete 5,4 x 8,5 x 7,5 cm (szélesség x magasság x mélység).
-
Az IEC 60529 szabvány szerint a szekrényben IP20 és IP40 védettségi fokozatú.
-
Üzemi hőmérséklete -25°C és 60°C között van. Tárolási hőmérséklete -40-80°C.
